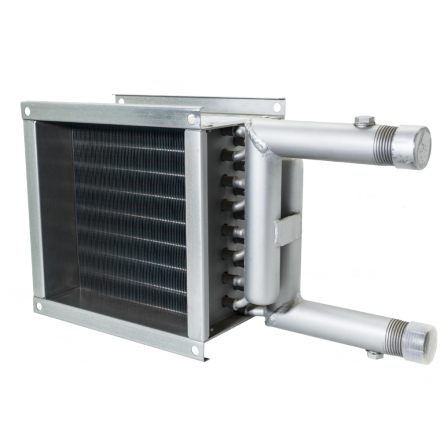

Водяной канальный нагреватель для квадратных и круглых каналов Shuft WHC 200x200-2

Корпус воздухонагревателей серии WHC изготовлен из оцинкованного стального листа Теплообменник выполнен из медных труб с алюминиевым оребрением. Шаг оребрения составляет 2,1 мм. Для увеличения теплоотдачи трубы механически расширены и тем самым жестко соединены с оребрением. Пайка калачей теплообменников осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей. Нагреватели изготавливаются в четырех типоразмерах и имеют двух- или трехрядное исполнение. В конструкции коллектора теплообменника предусмотрены установочные места с резьбой1//'для монтажа устройства для отвода воздуха (воздухоотводчика). В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси. Максимальная рабочая температура 150 °С, максимальное рабочее давление 16 бар. Регулирование температуры воздуха осуществляется посредством изменения температуры теплоноси¬теля, поступающего в теплообменник. Обычно это реализуется за счет происходящего в смесительном узле смешивания в необходимых пропорциях горячего прямого и охлажденного обратного потоков теплоносителя. Диапазон изменения температуры составляет (МО °С. Для работы водяного воздухонагревателя необходимо предусматривать защиту от замерзания, которая аварийно переключает режим работы вентилятора и полностью открывает регулирующий клапан на про¬грев теплообменника. Защита от замерзания имеет две ступени. Первая ступень непрерывно контролирует температуру воды, для чего применяются контактный или или погружные датчики SHUFT в зависимости от требуемого диапазона температур. Вторая ступень реализуется при помощи термостата защиты от замерзания SHUFT, подбираемого в зависимости от типоразмера теплообменника.Температура на входе -10 °C
Расход воздуха, м3/ч Падение давления по воздуху, Па Падение давления воды, кПа Расход воды, м3/ч Мощность, кВт Температура на выходе, °C
150 16 1.37 0.07 2.4 36.7
200 27 1.87 0.11 2.8 31.7
250 41 2.37 0.11 3.2 28
Температура на входе -20 °C
Расход воздуха, м3/ч Падение давления по воздуху, Па Падение давления воды, кПа Расход воды, м3/ч Мощность, кВт Температура на выходе, °C
150 16 1.68 0.11 2.7 32.3
200 27 2.3 0.11 3.2 26.7
250 41 2.91 0.14 3.6 22.6
Температура на входе -30 °C
Расход воздуха, м3/ч Падение давления по воздуху, Па Падение давления воды, кПа Расход воды, м3/ч Мощность, кВт Температура на выходе, °C
150 16 2.02 0.11 3.0 28
200 27 2.77 0.14 3.5 21.8
250 41 3.51 0.14 4 17.3
