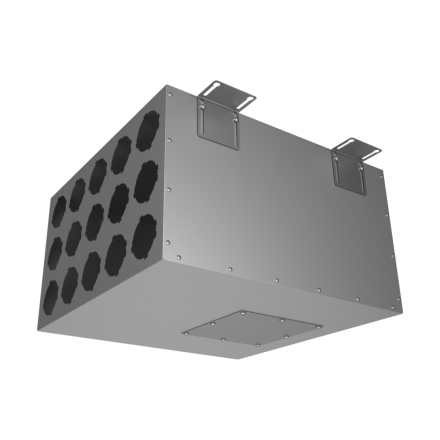

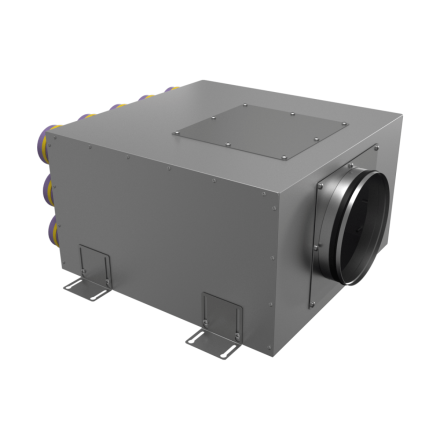

Коллектор металлический Provent KV 250/90x15 на 15 выходов

Вентиляционный коллектор воздухораспределительный на 15 выходов (без фланцев в комплекте)
Коллектор воздухораспределительный KV 250/90х15 предназначен для распределения воздушного потока в системе вентиляции на основе гибких вентканалов Provent диаметром 90 мм. Подающий вентиляционный канал диаметром 250 мм с уплотнительной резинкой разделяется на 15 каналов по 90 мм.
* Выходы воздуховода: 15 х 93 мм
* Канальное соединение: 250 мм

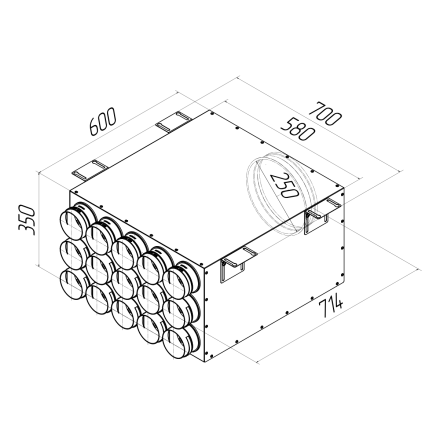

* Размеры: 580 х 350 х 600 мм
* Размеры (с присоединительными фланцами): 580 х 350 х 712 мм
Конструкция
Коллектор изготовлен из оцинкованной стали. Благодаря своей конструкции, коллектор Provent KV 250/90х15 выполняет роль камеры
статического давления, снижая скорость воздушного потока и шум. Изнутри все коллекторы Provent оклеены нейтральным звукопоглощающим материалом, что делает вентиляционную систему еще тише.
Монтаж

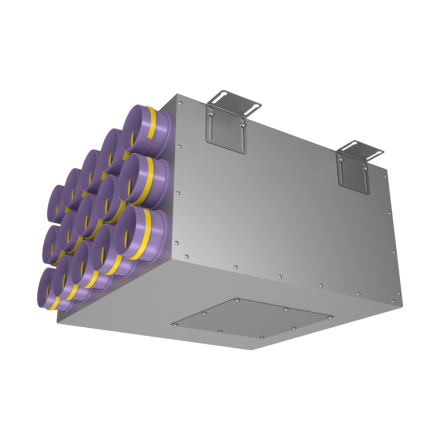

Коллектор устанавливается на четыре монтажных кронштейна (в комплекте). Гибкие воздуховоды Provent RP 90 фиксируются специальными замками Provent LK 90 на присоединительных фланцах Provent FR 90 (фланцы приобретаются отдельно).
Таблица значений сопротивления коллектора
Расход, м3/ч
Количество подключенных каналов
Приток потери, Па
Вытяжка потери, Па
45
1
5,3
5,8
90
2
6,1
6,7
135
3
7,5
8,3
180
4
9,5
10,4
225
5
12,0
13,2
270
6
15,0
16,5
315
7
18,7
20,5
360
8
22,9
25,1
405
9
27,6
30,4
450
10
32,9
36,2
495
11
38,8
42,6
540
12
45,2
49,7
450
13
52,2
57,4
495
14
59,7
65,7
540
15
67,8
74,6
