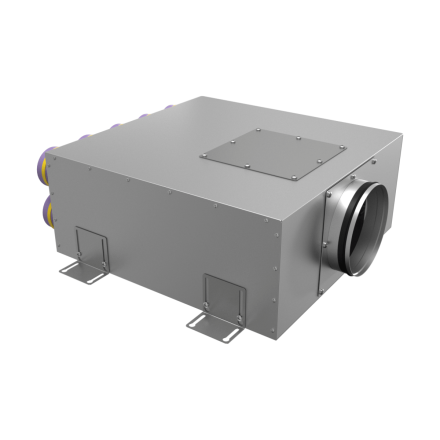

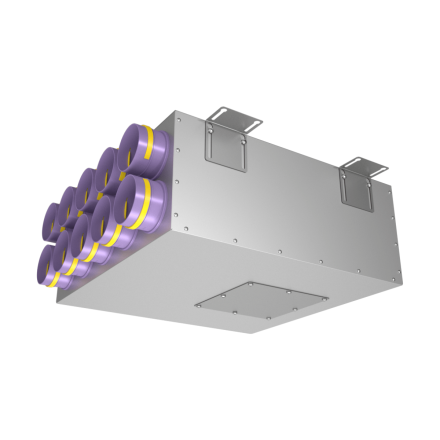

Коллектор металлический Provent KV 200/90x10 на 10 выходов

Вентиляционный коллектор воздухораспределительный на 10 выходов (без фланцев в комплекте)
Коллектор воздухораспределительный KV 200/90х10 предназначен для распределения воздушного потока в системе вентиляции на основе гибких вентканалов Provent диаметром 90 мм. Подающий вентиляционный канал диаметром 200 мм с уплотнительной резинкой разделяется на 10 каналов по 90мм.
* Выходы воздуховода: 10 х 93 мм
* Канальное соединение: 200 мм

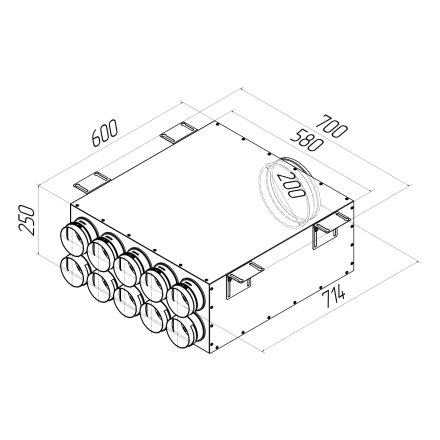

* Размеры: 580 х 250 х 600 мм
* Размеры (с присоединительными фланцами): 580 х 250 х 712 мм
Конструкция
Коллектор изготовлен из оцинкованной стали. Благодаря своей конструкции, коллектор Provent KV 200/90х10 выполняет роль камеры статического давления, снижая скорость воздушного потока и шум. Изнутри все коллекторы Provent оклеены нейтральным звукопоглощающим материалом, что делает вентиляционную систему еще тише.
Монтаж

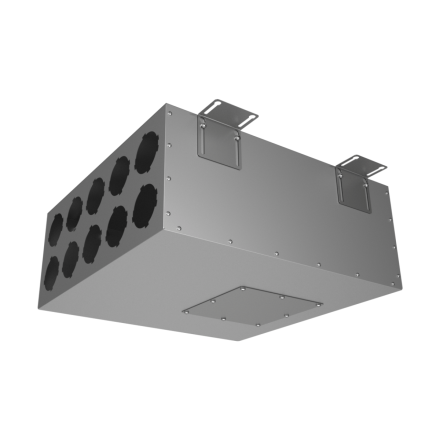

Коллектор устанавливается на четыре монтажных кронштейна (в комплекте). Гибкие воздуховоды Provent RP 90 фиксируются специальными замками Provent LK 90 на присоединительных фланцах Provent FR 90 (фланцы приобретаются отдельно).
Таблица значений сопротивления коллектора
Расход, м3/ч
Количество подключенных каналов
Приток потери, Па
Вытяжка потери, Па
45
1
5,4
6,0
90
2
6,7
7,3
135
3
8,7
9,6
180
4
11,6
12,8
225
5
15,4
16,9
270
6
19,9
21,9
315
7
25,3
27,8
360
8
31,5
34,6
405
9
38,5
42,4
450
10
46,4
51,0
