Адаптер (пленум) напольный Provent VPF 300x100/90x2 на 2 выхода

Вентиляционный адаптер (пленум) монтажный напольный на 2 выхода 90 мм (без фланцев в комплекте)

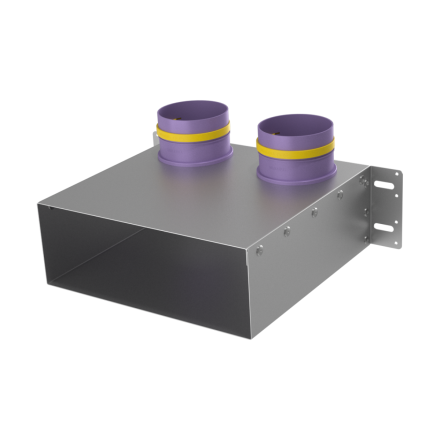

Монтажный пленум Provent VPF 300?100/90?2 предназначен для установки напольных решеток в системе вентиляции на основе гибких вентканалов Provent диаметром 90 мм. Прямоугольный фланец длиной 300 мм для подключения напольных решеток размером 300?100 мм, два фланца для подключения гибких воздуховодов 90 мм.
* Выходы воздуховода: 2 х 93 мм
* Канальное соединение: 300 x 100 мм, H = 300 мм

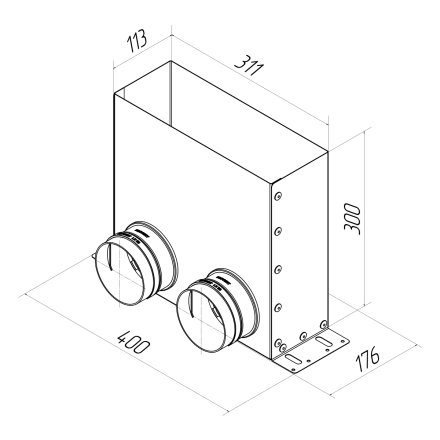

* Размеры: 402 х 113 х 300 мм

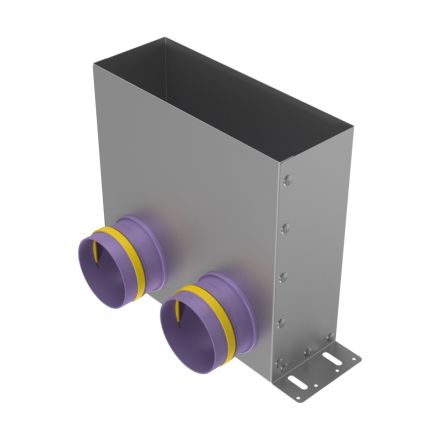

* Размеры (с присоединительными фланцами): 402 х 175 х 300 мм
Конструкция

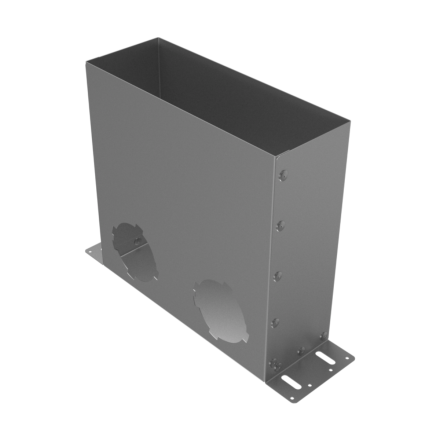

Пленум изготовлен из оцинкованной стали. Благодаря своей конструкции, пленум Provent VPF 300?100/90?2 обеспечивает минимальное падение давления и низкие показатели шума.
Монтаж
Пленум устанавливается на два монтажных кронштейна интегрированных в корпус. Гибкие воздуховоды Provent RP 90 фиксируются специальными замками Provent LK 90 на присоединительных фланцах Provent FR 90 (фланцы в комплект не входят).
Таблица значений сопротивления пленума
Расход, м3/ч
Количество подключенных каналов
Приток потери, Па
Вытяжка потери, Па
45
1
6,8
7,7
90
2
7,2
8,0
